Hej där! Som en optisk kabelleverantör har jag varit i skyttegraven i den fiberoptiska industrin ganska länge. Jag har sett från första hand vikten av att ha rätt verktyg för optisk kabelinstallation. I det här blogginlägget kommer jag att gå igenom de väsentliga verktygen du behöver för att få jobbet rätt.
Mät- och planeringsverktyg
Innan du ens börjar lägga den optiska kabeln måste du göra en del mätning och planering. Detta hjälper dig att ta reda på hur mycket kabel du behöver, var du kan dirigera den och vilka hinder du kan stöta på på vägen.
Måttband
Ett bra gammalt bandmått är ett måste. Du använder den för att mäta avståndet mellan slutpunkterna där kabeln kommer att installeras. Detta hjälper dig att bestämma längden på kabeln du behöver beställa. Se till att du får ett måttband som är tillräckligt länge för jobbet. För utomhusinstallationer är ett mått på 100 fot vanligtvis ett bra val.
Laseravståndsmätare
Om du har att göra med stora installationer eller hårda - att nå områden kan en laseravståndsmätare vara en realtid - sparare. Den använder en laserstråle för att mäta avstånd exakt. Du pekar bara på målet, och det ger dig mätningen på en digital skärm. Detta är bra för att mäta avstånd över byggnader, över stora öppna utrymmen eller i områden där det är svårt att använda ett bandmått.
Mappningsprogramvara
Det finns en riktigt cool mappningsprogramvara som kan hjälpa dig att planera kabelvägen. Du kan mata in platsdata, markera alla hinder som byggnader, träd eller underjordiska verktyg, och programvaran kommer att generera en detaljerad karta. Detta hjälper dig att visualisera installationsprocessen och identifiera potentiella problem i förväg.
Kabelinstallationsverktyg
När du har gjort din planering är det dags att börja installera kabeln. Här är de verktyg du behöver för det här steget.
Kabeldragare
En kabeldragare används för att dra den optiska kabeln genom kanaler, ledningar eller längs installationsvägen. Det finns olika typer av kabeldragare, inklusive manuella och motoriserade. Manuella kabeldragare är lämpliga för små installationer, medan motoriserade dragare är bättre för större projekt. De kan hantera tyngre belastningar och dra kabeln över längre avstånd.
Ledningsbonder
Om du installerar kabeln inuti ledningar behöver du en ledningsböjning för att böja ledningarna till de nödvändiga vinklarna. Detta säkerställer att kabeln kan dras smidigt genom ledningarna utan att skadas. Det finns olika typer av ledningsböjare tillgängliga, beroende på storleken och typen av ledning du använder.
Fiskband
Fiskband är ett flexibelt metalltejp som används för att dra ledningar och kablar genom väggar, golv och tak. Du sätter in fiskbandet i ena änden av ledningen eller utrymmet och fäst sedan kabeln i slutet av fiskbandet. Sedan drar du ut fiskbandet ut och kabeln kommer med den. Det är ett enkelt men effektivt verktyg för att få kablar genom trånga utrymmen.
Kabelavslutningsverktyg
När kabeln har installerats måste du avsluta den ordentligt. Detta innebär att ansluta kabeln till anslutningar eller annan utrustning. Här är de verktyg du behöver för kabelavslutning.
Fiberstörare
Fiberstrippare används för att ta bort den yttre beläggningen av den optiska fibern. Detta avslöjar den nakna fibern, som sedan kan rengöras och förberedas för avslutning. Det finns olika typer av fiberstrippare, inklusive mekaniska och kemiska strippare. Mekaniska strippare använder ett skärblad för att avlägsna beläggningen, medan kemiska strippare använder en kemisk lösning.
Fiberkleavare
En fiberklyvare används för att göra en ren, rak snitt på den optiska fibern. Detta är avgörande för att säkerställa en bra anslutning. Ett dåligt snitt kan resultera i signalförlust eller andra problem. Det finns olika typer av fiberklyvar, från grundläggande manuella till höga automatiserade modeller.
Fusionslippare
En fusionsplicer används för att förena två optiska fibrer tillsammans genom att smälta dem i ändarna och smälta dem. Detta skapar en permanent, lågförlustanslutning. Fusion Splicers är ganska dyra, men de är viktiga för installationer av hög kvalitet. De använder en elektrisk båge för att värma fibrerna och ett precisionssystem för att säkerställa att fibrerna är korrekt inriktade före fusion.
Anslutningsverktyg
Beroende på vilken typ av kontakter du använder behöver du specifika verktyg för att installera dem. Till exempel kräver vissa kontakter ett crimp -verktyg för att fästa kontakten på kabeln. Andra kan kräva lim eller en speciell härdningsprocess. Se till att du har rätt verktyg för kontakterna du använder.
Test- och verifieringsverktyg
När kabeln har installerats och avslutats måste du testa den för att se till att den fungerar korrekt. Här är de verktyg du behöver för att testa.
Optisk tid - Domänreflektion (OTDR)
En OTDR är ett av de viktigaste testverktygen inom den optiska kabelindustrin. Den skickar en ljuspuls in i fibern och mäter mängden ljus som återspeglas tillbaka. Detta hjälper dig att upptäcka eventuella pauser, böjningar eller andra defekter i kabeln. Det ger dig också information om kabelns längd och dämpningen (signalförlust) längs kabeln.
Lättkälla och kraftmätare
En ljuskälla används för att injicera ljus i fibern, och en kraftmätare används för att mäta mängden ljus som kommer ut i andra änden. Genom att jämföra ingångs- och utgångseffekten kan du bestämma dämpningen av kabeln. Detta är ett enkelt men effektivt sätt att testa kabelns grundläggande prestanda.
Visual Fault Locator (VFL)
En VFL är en handhållen enhet som avger ett synligt laserljus i fibern. Om det finns en paus eller en sväng i kabeln, kommer ljuset att fly vid den punkten, vilket gör det enkelt att hitta problemet. Detta är ett snabbt och enkelt sätt att hitta stora fel i kabeln.
Vårt produktsortiment
Som en optisk kabelleverantör erbjuder vi ett brett utbud av högkvalitativa optiska kablar för att tillgodose dina behov. För utomhusinstallationer har viUtomhus själv - stödjande rustning 8 - formad flygfiberoptisk kabel. Det är utformat för att vara självstöd och tål hårda utomhusförhållanden.
VårGyfxtey Central Tube Tube Fiber Optic Cable för hög kvalitetär ett utmärkt val för både inomhus- och utomhusapplikationer. Den har en central lös rördesign som ger utmärkt skydd för fibrerna.

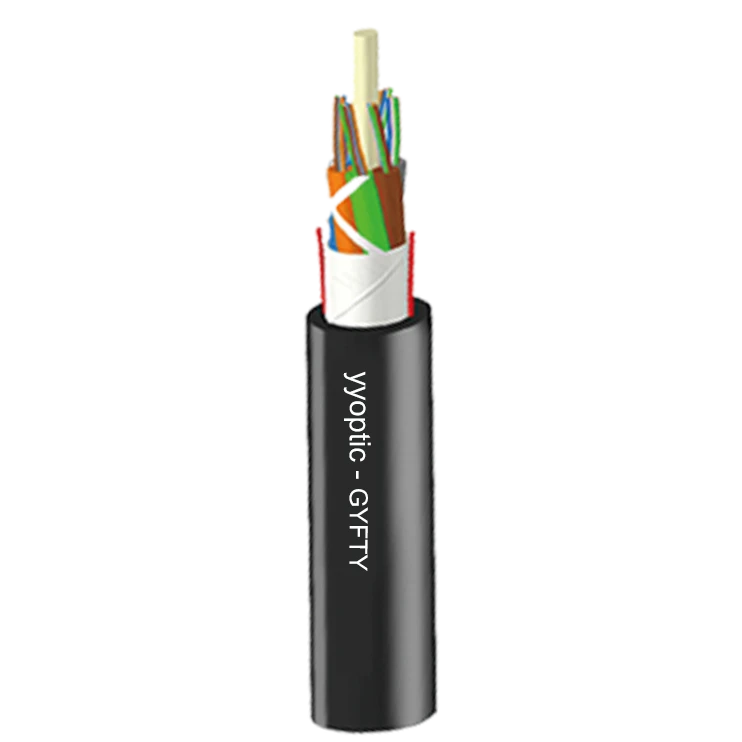

Och om du letar efter icke -metalliska utomhuskablar, våraGyfty utomhusfiberoptiska kablarär ett toppalternativ. De är lämpliga för installationer med hög fiber - räknar och kan användas i områden där det finns en risk för elektrisk störning.
Kontakta oss för upphandling
Om du är på marknaden för optiska kablar eller behöver råd om rätt verktyg för ditt installationsprojekt, tveka inte att nå ut. Vi är här för att hjälpa dig att göra de bästa valen för dina specifika behov. Oavsett om du är en liten installationsprogram eller en storskalig entreprenör kan vi ge dig de produkter och support du behöver.
